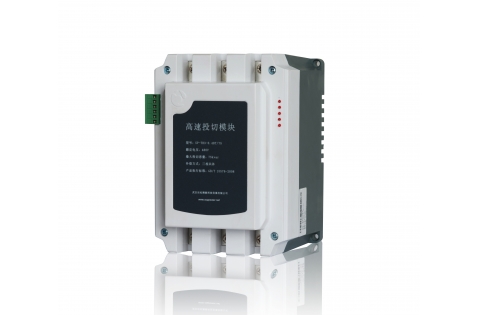

晶闸管高速投切模块（TH3） SP-TH3型高速投切模块采用无触点的晶闸管作为电子开关，该型模块单元组由晶闸管、散热器、排风扇、控制电路板以及安装支架等元器件组成，对电力电容器组采用过零快速投切，具有投入无涌流、切除无过压、无电弧重燃、无噪音、响应时间快、使用寿命长、可频繁投切等特点。并且具备过温保护、运行指示等功能。该模块较TF3所载容量更大，可用于补偿容量需求较大、环境较恶劣的用电场合。 产品说明书
使用条件

环境温度：-10℃~+55℃；
海拨高度：不超过2000m；
大气条件：空气湿度不超过90％；
环境条件：介质无导电尘埃；

主要参数
功耗：小于8VA；
风扇：DC 6V~12V 2000~2500转/分；
电压等级：0.4kV-0.48kV；
补偿类别 型号 额定电压（kV） 补偿容量（kvar）
单相分补 SP-TH3-0.25S/20 0.25 20
SP-TH3-0.25S/30 0.25 30
SP-TH3-0.25S/40 0.25 40
SP-TH3-0.28S/20 0.28 20
SP-TH3-0.28S/30 0.28 30
SP-TH3-0.28S/40 0.28 40
三相共补 SP-TH3-0.4T/20 0.4 20
SP-TH3-0.4T/30 0.4 30
SP-TH3-0.4T/40 0.4 40
SP-TH3-0.4T/60 0.4 60
SP-TH3-0.4T/75 0.4 75
SP-TH3-0.45T/20 0.45 20
SP-TH3-0.45T/30 0.45 30
SP-TH3-0.45T/40 0.45 40
SP-TH3-0.45T/60 0.45 60
SP-TH3-0.45T/75 0.45 75
SP-TH3-0.48T/20 0.48 20
SP-TH3-0.48T/30 0.48 30
SP-TH3-0.48T/40 0.48 40
SP-TH3-0.48T/60 0.48 60
SP-TH3-0.48T/75 0.48 75
TH3模块外形的尺寸以及接线端子与TF3完全一致。
